Unity渲染顺序

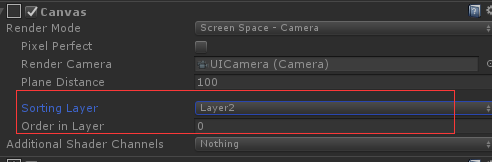

Unity中的渲染顺序有三层： + 第一层：Camera的depth，值越大渲染越在前面 + 第二层：Sorting Layer，配置SortingLayer面板（越在下面的layer渲染越在前面），然后在Canvas上设置或者在Renderer组件上设置 + 第三层:SortingOrder,值越大越在前面渲染，然后在Canvas上设置或者在Renderer组件上设置 决定渲染顺序:第一层>第二层和第三层


相机渲染顺序

相机的渲染顺序，由Camera的Depth参数控制

RenderQueue

Queue分为五个队列：

Background，天空盒，天生用来被覆盖的（1000）

Geometry，不透明物渲染队列（2000）

AlphaTest，通道测试的几何体使用这个队列，这些物体的渲染有点介于Opaue与Transparent之间（2450）

Geometrylast，特殊的点，定义了透明与不透明的分界点（2500），属于不透明队列

Transparent，不写深度的物体，一般是透明物或粒子效果（3000）

Overlay，最后渲染的内容，天生覆盖别人的，如UI（4000）

RenderQueue与SortingLayer与Order之间的关系

1. Queue > 2500 的物体绝对会在 Queue <= 2500 之后渲染，这时Layer、Order将完全不起作用

2. Queue 位于1中的同一侧时，Layer低的先渲染，无视Queue与Order值

3. Queue 位于1中的同一侧时，Layer 相同，Order 低的先渲染，无视 Queue

4. Layer与Order都一样时，Queue 低的先渲染

Opaque调整SortingLayer，SortingOrder为什么没作用？

因为不透明物体是打开ZWrite的，即使改了SortingLayer与Order，让一个本来在后边（Z值大）的物体先渲染了，但是另一个物体渲染时

由于Z值小，写深度以后，立马把前边的物体覆盖了，结果总是一样的；透明物渲染时，关闭了ZWrite，渲染的结果不是替换的，是

混合的，所以先渲染后渲染，结果就可能会不同（与混合的方式有关）

总结

Geometry不透明队列是RenderQueue<=2500的
Transparent透明队列是RenderQueue>2500的
1. 如果两个物体分别属于 Geometry不透明队列 和 Transparent透明队列，则Sorting Layer 和 Order in Layer 怎么设置都是不起作用的 (Z值是最后决定前后关系的) 2. 如果两个物体都在Geometry不透明队列 或者都属于 Transparent透明队列，则 在Sorting Layer高的绝对会在Sorting Layer前面，无视RenderQueue跟Order in Layer，只有在Sorting Layer相同的前提下，Order in Layer高的会在Order in Layer低的前面，无视RenderQueue。当Sorting Layer跟Order in Layer相同时，才看RenderQueue的高低，高的在前面。（假设ZWrite和ZTest关闭）
简要概括：物体属于同一队列则Layer比Queue优先

如果要测试，则使用Transparent透明队列测试，且把shader的深度写入和深度测试关闭 参考：
